Material da válvula: Aço forjado A105 Tamanho da válvula: DN250 Atuador elétrico: Tipo multivolta Tensão: 480V
| Quantidade: | |
|---|---|

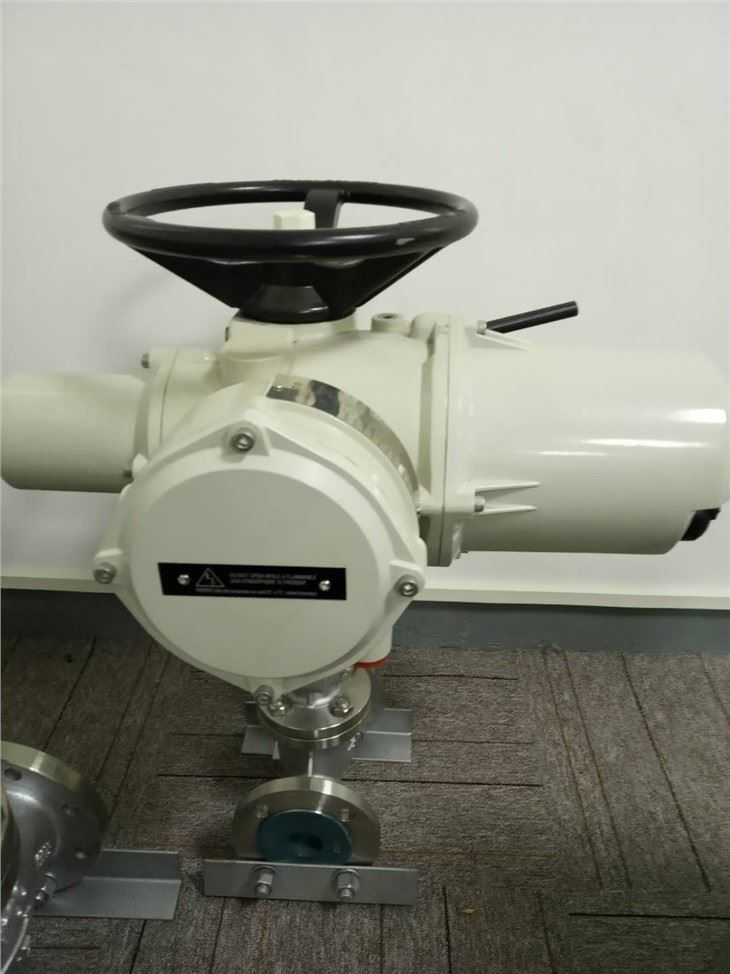

válvula de gaveta de aço forjado com atuador elétrico
Atuador elétrico de válvula multivoltas, conhecido pelo nome de tipo Z, que é usado para abrir, fechar ou ajustar as válvulas, é um dispositivo de atuação essencial que pode ser usado para controle remoto, controle centralizado e autocontrole para as válvulas, com características de função abrangente, desempenho confiável, sistema de controle avançado, pequeno volume, peso leve, aplicação e manutenção convenientes e assim por diante. Pode ser aplicável às válvulas, cujas as peças de abertura e fechamento se moverão em linha reta, como válvula de gaveta, válvula de parada, válvula de diafragma, porta de ancoragem, comporta de água válvula e assim por diante. O atuador pode ser usado em indústrias como energia elétrica, metalurgia, petróleo, engenharia química, fabricação de papel, eliminação de esgoto e assim por diante.Existem muitos tipos de atuador elétrico multivoltas: tipo externo, tipo à prova de explosão, tipo integral, tipo de regulação integral, tipo à prova de explosão integral, tipo à prova de explosão de regulação integral e assim por diante. ser dividido em tipo de torque e tipo de impulso de acordo com o tipo de conexão.O desempenho do produto deve estar em conformidade com a especificação na Condição Técnica JB/T8528-1997 para Dispositivos elétricos comuns da válvula.O desempenho do produto à prova de explosão deve estar em conformidade com as especificações em GB3836.1-2000 O equipamento elétrico usado em atmosfera explosiva de gás: a primeira parte: Requisitos gerais, GB3836.2-2000 O equipamento elétrico usado em atmosfera de gás explosivo: o segundo peça: Tipo à prova de explosão 'd', e JB/T8529-1997 Condição técnica para elétrica da válvula à prova de explosão Dispositivos.E passou na verificação do Centro Nacional de Supervisão e Testes de Qualidade à prova de explosão Produtos Elétricos, e possui o Certificado de Conformidade de Proteção de toda a série.E nós temos o licença de fabricação de produtos industriais aprovados pela Administração Geral de Qualidade Supervisão, Inspeção e Quarentena.
Introdução da válvula
1. Corpo: A105+STL
2.Cunha: A105
3.Seat: A105+STL
4.Tronco: 2Cr13
5.Gorro:A105
6.anel de vedação:304
7.Retentor:304
8.amêijoa capôp:A105
9.embalagens:Flex.grafite
10.Anel espaçador de embalagem: 304
11.Porcas do Capô:2H
12.Parafusos do Capô: B7
13.Bandeja de parafuso com fenda:A105
14.Parafusos: B7
15.Bandeja de parafuso com fenda:A105
16.Glândula:13Cr
17.Flange da Glândula:A105
18:porcas com fenda:2H
19. parafuso com fenda:B7
20. Porca Elétrica:D-2
21. Suporte:CCB
22. Atuador elétrico: Unidade de montagem
| Tamanho Especifica- ificação | A | B | C | D | E | F | G | φH | φI | φJ | K | L | M | φN | O | P | Q |
| PT18 | 165 | 268 | 358 | 230 | 119 | 41 | 11 | 457 | 101 | 229 | 265 | 30 | 179 | 217 | 253 | 233 | 87 |
| PT20/25 | 230 | 345 | 388 | 230 | 119 | 41 | 25 | 650 | 127 | 229 | 265 | 30 | 199 | 217 | 303 | 285 | 108 |
| PT35 | 247 | 368 | 402 | 230 | 120 | 42 | 40 | 786 | 151 | 229 | 307 | 30 | 222 | 217 | 341 | 315 | 122 |
| Tamanho Especifica- ificação | A | B | C | D | E | F | G | φH | φI | φJ | K | L | M | φN | O | P | Q | R |
| PT70/90 | 335 | 521 | 503 | 230 | 175 | 35 | 61 | 432 | 178 | 438 | 358 | 30 | 272 | 217 | 60 | 517 | 384 | 140 |
| PT91 | 360 | 545 | 503 | 230 | 175 | 35 | 61 | 432 | 222 | 438 | 358 | 30 | 272 | 217 | 60 | 517 | 384 | 140 |
| PT95 | 335 | 521 | 503 | 230 | 175 | 35 | 61 | 432 | 178 | 438 | 358 | 30 | 272 | 217 | 60 | 517 | 384 | 140 |
Estrutura
O atuador elétrico tipo Z é composto por motor, redutor de velocidade, controlador de torque, controlador de movimento, indicador de posição de abertura, câmbio manual elétrico, volante e partes elétricas.O convencional tipo está selando com superfícies de solo;o tipo externo aplica o encaixe redondo e a vedação do anel o-seal; O tipo à prova de explosão tem a mesma estrutura de vedação do tipo externo, é adicionado pelo superfície à prova de explosão e aplica caixa de conexão tipo à prova de explosão e motor trifásico usado para Válvula elétrica externa, anticorrosiva e à prova de explosão da série YBDF.A transmissão principal é mostrado na Figura 4.
5.1 Motor: O tipo externo aplica o tipo YDF, o tipo à prova de explosão aplica o trifásico motor assíncrono dedicado para a válvula tipo YBDF.
5.2 Redutor de velocidade: é composto por um par de engrenagens retas e sem-fim.A força motriz do motor é transmitida ao eixo de saída através do redutor de velocidade.
5.3 Controlador de torque: O controlador de torque é dividido em tipo externo e tipo à prova de explosão.Consulte a Figura 5 para a estrutura.
5.3.1 A série tipo outdoor: quando o eixo de saída está sujeito a algum torque, além da rotação, o sem-fim também gera o deslocamento axial e aciona a manivela.Durante o movimento da manivela, ela aciona o eixo e o came para comprimir o interruptor sensível para cortar a potência do motor e parar a rotação do motor. Desta forma, o torque de saída do atuador elétrico é controlado para proteger a válvula elétrica.
5.3.2 O tipo à prova de explosão: Quando o eixo de saída está sujeito a um determinado torque, além da rotação, o sem-fim também gerou o deslocamento axial e aciona a manivela para fazer o bloco gerar o deslocamento angular, para comprimir o came para elevar o suporte.Quando o torque no eixo de saída aumenta para o torque de ajuste, o suporte é levantado até que o interruptor sensível se mova para cortar desligue a energia do motor e pare a rotação do motor.Desta forma, o torque de saída do atuador elétrico é controlado para proteger a válvula elétrica
5.4Controlador de movimento: Aplica o princípio do contador decimal com alta precisão de controle.É a linha completa de parte de propósito geral, e podemos consultar a Figura 6 para sua estrutura.O seguinte é o funcionamento princípio do controlador de movimento: um par de bisel grande e pequeno dentro da caixa de redução acionará o pinhão motriz (Z=8) e, em seguida, acionará o controlador de movimento para funcionar. Se o controlador de movimento foi regulado de acordo com a posição aberta e fechada da válvula, e quando o controlador gira para a posição predefinida (número de voltas) junto com o eixo de saída, o came girará 90° para acionar o interruptor sensível para atuar, que pode cortar a fonte de alimentação do motor e parar o motor, e assim conseguir o controle para o curso (número de voltas) do atuador elétrico
5.5 Indicador de posição de abertura: É a linha completa de peça de uso geral, e podemos consultar a Figura 7 para sua estrutura. A engrenagem de entrada é acionada pela engrenagem de ordem das unidades do contador e, após a redução da velocidade, o disco indicador girará junto com o processo de abertura e fechamento da válvula para indicar a abertura ou fechamento da válvula.O eixo do potenciômetro e disco indicador gira em sincronia para o controle remoto transmitir a indicação de abertura e mover a engrenagem de alinhamento para o número de voltas pode alterar o número de virar.Dentro do indicador de abertura, há um interruptor sensível e came, e quando o elétrico o atuador funcionar, o came rotativo fará com que o interruptor sensível atue periodicamente com a frequência de trabalhar uma ou duas vezes quando o eixo de saída gira um círculo, que pode ser usado para piscar o sinal etc.
5.6
Câmbio Manual-Elétrico É a chave semiautomática com sua estrutura referente a Figura 8, que consiste em alça, quadro de came, haste vertical, embreagem média, mola comprimida e assim por diante.Ao operar com a alça, primeiro empurre a alça do interruptor para a posição de operação manual, o came girará junto com a alça eixo, o que fará com que o quadro que suporta a superfície do came seja elevado e, ao mesmo tempo, o a embreagem intermediária, que está no quadro e pode fazer movimento axial no eixo de saída, será elevada também, e comprima a mola comprimida. Quando a alça é empurrada para determinada posição, o meio a embreagem desengatará com a roda helicoidal, enquanto ela engatará com a roda manual e, então, a força atuante no volante será transmitido para o eixo de saída através da embreagem do meio, que se transforma em o estado de operação manual.Quando o quadro é elevado a uma certa altura, sob ação de torção mola, a haste vertical fixada na estrutura ficará ereta na face final da roda helicoidal para suportar o quadro para evitar que a embreagem do meio caia.Depois de empurrado para a posição de operação manual, a alça pode ser liberada e, em seguida, continue a operação com o volante.Quando o motor aciona o giro da roda helicoidal, a haste vertical chegará ao solo e a embreagem do meio se moverá em direção a direção da roda helicoidal rapidamente e engatar com a roda helicoidal, ao mesmo tempo desengatar com o volante, que se transforma em estado elétrico. (ao usar a comutação manual, se você não pode alternar para a posição manual, por favor, mude a alça e ao mesmo tempo gire o volante.)
