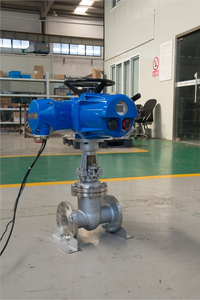

Um Válvula de gaveta elétrica é um dispositivo inovador de controle de dutos que combina a confiabilidade das válvulas gaveta tradicionais com a conveniência do controle elétrico moderno. A principal característica desta válvula é o seu funcionamento por meio de um atuador elétrico, controlando a abertura e o fechamento da válvula gaveta através de tensão elétrica e controle de sinal.
Definição: Uma válvula de gaveta elétrica é um tipo de válvula que usa um mecanismo de atuador elétrico para controlar o movimento para cima e para baixo da comporta. Ele converte energia elétrica em energia mecânica através de sinais elétricos de entrada, permitindo o controle preciso do fluxo médio em tubulações.
Controle remoto: Os operadores podem manipular a válvula a partir de uma sala de controle ou de outros locais remotos, eliminando a necessidade de presença no local.
Custos trabalhistas reduzidos: A operação automatizada diminui a necessidade de intervenção manual, reduzindo assim as despesas com mão de obra.
Eficiência de produção aprimorada: A resposta rápida e os recursos de controle preciso melhoram significativamente a eficiência do processo de produção.
Conexão e isolamento do gasoduto: Como um componente crucial em sistemas de tubulações, as válvulas de gaveta elétrica podem conectar ou cortar o fluxo médio nas tubulações, conforme necessário.
As válvulas gaveta elétricas incorporam engenharia avançada para fornecer controle eficiente e preciso sobre o fluxo de fluidos em tubulações. Sua operação depende de dois componentes principais: o projeto da válvula gaveta e o atuador elétrico.
O núcleo de uma válvula gaveta elétrica é seu mecanismo de gaveta. Este projeto utiliza uma comporta plana ou em forma de cunha para controlar o fluxo do meio através da válvula:
1. Porta Plana: Uma placa plana e retangular se move perpendicularmente ao caminho do fluxo. Quando totalmente abaixado, bloqueia completamente o fluxo e, quando levantado, permite a passagem irrestrita.
2. Portão em forma de cunha: Este projeto apresenta um portão cônico que se encaixa precisamente em um assento em ângulo correspondente. O formato de cunha proporciona uma vedação mais firme quando fechado e pode suportar diferenciais de pressão mais elevados.
Em ambos os projetos, a comporta se move linearmente para abrir ou fechar a válvula, proporcionando um caminho de fluxo claro e desobstruído quando totalmente aberta.
O atuador elétrico é o componente que diferencia as válvulas gaveta elétricas das válvulas gaveta manuais tradicionais. Consiste em dois elementos principais:
Operação motorizada:
1. Um motor elétrico serve como fonte de energia para o atuador.
2. Este motor converte energia elétrica em energia mecânica rotacional.
3. O movimento rotacional é então convertido em movimento linear para levantar ou abaixar o portão.
4. Esta configuração permite o controle remoto da válvula, permitindo a operação a partir de uma sala de controle distante ou de um sistema automatizado.
1. As válvulas gaveta elétricas avançadas incorporam sensores de posição e sistemas de controle.
2. Estes componentes permitem ajustes precisos na posição do portão.
3. Os operadores podem definir a válvula para qualquer posição entre totalmente aberta e totalmente fechada, proporcionando um controle preciso sobre as taxas de fluxo.
4. Alguns sistemas incluem mecanismos de feedback que informam a posição atual do portão, garantindo controle e monitoramento precisos.
A integração desses elementos resulta em uma válvula que pode ser operada remotamente, responder rapidamente aos sinais de controle e fornecer controle preciso do fluxo. Isso torna as válvulas gaveta elétricas ideais para aplicações que exigem ajustes frequentes, regulação precisa de fluxo ou integração em sistemas automatizados.
As válvulas gaveta elétricas têm se tornado cada vez mais populares em diversas aplicações industriais devido aos seus inúmeros benefícios. Estas válvulas combinam o design robusto das válvulas gaveta tradicionais com atuação elétrica avançada, resultando em uma série de características vantajosas:
As válvulas gaveta elétricas são excelentes no fornecimento de regulação precisa do fluxo de fluido. O atuador elétrico permite ajustes incrementais na posição da comporta, permitindo que os operadores ajustem as taxas de fluxo com alta precisão. Este nível de controle é particularmente benéfico em processos que exigem gerenciamento exato de fluxo, como na fabricação de produtos químicos ou em instalações de tratamento de água.
Uma das vantagens mais significativas das válvulas elétricas é a capacidade de controlá-las a partir de um local central. Esta capacidade de operação remota permite:
1. Maior segurança, reduzindo a necessidade de presença de pessoal em áreas perigosas
2. Maior eficiência através do controle centralizado de múltiplas válvulas
3. Fácil integração em sistemas automatizados e redes SCADA (Supervisory Control and Data Acquisition).
As válvulas gaveta elétrica são projetadas para atuação rápida. O motor elétrico pode abrir ou fechar rapidamente a válvula, proporcionando:
1. Capacidades de desligamento rápido em situações de emergência
2. Controle eficiente do processo em aplicações que exigem ajustes frequentes da válvula
3. Interrupção minimizada do fluxo em sistemas críticos
Estas válvulas são projetadas para durabilidade e resistência a alta pressão:
1. Materiais de construção robustos resistem a ambientes industriais agressivos
2. Vedações de alta qualidade garantem fechamento estanque mesmo sob condições desafiadoras
3. Projetado para lidar com uma ampla gama de temperaturas e pressões
4. Longa vida operacional com desempenho consistente ao longo do tempo
As válvulas gaveta elétricas são projetadas tendo em mente a facilidade de manutenção:
1. O mínimo de peças móveis reduz a frequência da manutenção necessária
2. O design modular permite fácil substituição de componentes individuais
3. Os recursos de autodiagnóstico em modelos avançados podem alertar os operadores sobre possíveis problemas antes que se tornem críticos
4. A redução da necessidade de intervenção manual diminui o risco de erro humano durante a manutenção
Essas principais características e vantagens tornam as válvulas gaveta elétricas uma excelente escolha para diversas aplicações industriais. Eles oferecem um equilíbrio entre controle preciso, eficiência operacional e confiabilidade que é crucial nos processos industriais modernos. Seja em oleodutos e gasodutos, sistemas de distribuição de água ou plantas de processamento químico, as válvulas gaveta elétricas fornecem uma solução sofisticada para desafios de controle de fluxo.
As válvulas gaveta elétrica são dispositivos complexos que vêm em várias configurações para atender a diferentes aplicações industriais. A estrutura destas válvulas pode ser categorizada com base em dois aspectos principais: estrutura da haste e estrutura da comporta. Cada tipo oferece vantagens exclusivas e é adequado para requisitos operacionais específicos.
1. Neste projeto, a haste se move linearmente conforme a válvula abre ou fecha.
2. A rosca de acionamento está localizada fora do corpo da válvula.
3. Vantagens:
Permite fácil indicação visual da posição
Facilita a lubrificação da rosca da haste
Fornece feedback claro sobre o status da válvula
4. Comumente usado em aplicações onde a visibilidade da posição da válvula é crucial.
1. Aqui, a haste gira no lugar sem movimento linear.
2. A rosca de acionamento está localizada dentro do corpo da válvula.
3. Vantagens:
Design compacto adequado para espaços confinados
As roscas protegidas reduzem os riscos de corrosão e contaminação
4. Frequentemente usado em instalações subterrâneas ou onde o espaço vertical é limitado.
a) Porta única rígida:
1. Apresenta uma estrutura simples com um portão sólido em forma de cunha.
2. Vantagens:
Vedação confiável
Design simples
3. Limitações:
Propenso a fixação e arranhões, especialmente em aplicações de alta temperatura
4. Adequado para uso geral em condições moderadas.
b) Portão Único Flexível:
1. Utiliza deformação elástica para vedação.
2. Vantagens:
Adaptável a diversas temperaturas e pressões
Risco reduzido de apreensão
3. Ideal para aplicações com condições operacionais flutuantes.
c) Portão Duplo:
1. Consiste em duas peças de portão com mecanismo de espalhamento.
2. Vantagens:
Vedação fácil
Mantém o desempenho apesar das mudanças de temperatura
3. Limitações:
Estrutura mais complexa
Tamanho geral maior
4. Usado em aplicações críticas onde a vedação consistente é fundamental.
a) Portão Único:
1. Apresenta uma comporta plana que se move perpendicularmente ao fluxo.
2. Pode usar vedações macias fixas ou flutuantes.
3. Vantagens:
Estrutura simples
Boa vedação com vedações macias
4. Adequado para aplicações de média e baixa pressão.
b) Portões Duplos:
1. Usa duas portas paralelas com uma cunha superior para gerar força de vedação.
2. Vantagens:
Menos propenso a arranhões
Boas propriedades de vedação
3. Normalmente usado para aplicações de válvulas de baixa pressão e pequeno diâmetro.
Nas Válvulas Gaveta Elétricas, esses elementos estruturais são combinados com um atuador elétrico, que fornece a força motriz para abertura e fechamento da válvula. A escolha da estrutura da haste e do portão depende de fatores como pressão operacional, temperatura, restrições de espaço e requisitos específicos da aplicação.
Compreender essas variações estruturais é crucial para selecionar a válvula gaveta elétrica mais adequada para um determinado ambiente industrial, garantindo ótimo desempenho, confiabilidade e longevidade do sistema de válvulas.
As válvulas gaveta elétricas são componentes versáteis amplamente utilizados em vários setores devido ao seu controle de fluxo eficiente e capacidades de operação remota. Seu design robusto e capacidade de lidar com diversos meios os tornam indispensáveis em inúmeras aplicações.
Mídia adequada:
As válvulas gaveta elétrica são projetadas para gerenciar uma ampla variedade de fluidos e materiais semissólidos, incluindo:
1. Água: Tanto nos sistemas de distribuição de água potável como na gestão de águas residuais.
2. Petróleo: Crucial para controlar o fluxo em refinarias de petróleo e oleodutos de transporte de petróleo.
3. Cimento: Utilizado em processos de fabricação e distribuição de cimento.
4. Celulose: Essencial na indústria de papel e celulose para controle do fluxo de polpas de celulose.
5. Outros meios: Capaz de lidar com vários outros líquidos, gases e lamas, dependendo do projeto específico da válvula e dos materiais utilizados.
Aplicações Industriais Comuns:
Indústria de Papel e Celulose:
1. Controle do fluxo de celulose durante as diversas etapas da produção de papel
2. Regulação de água e aditivos químicos no processo de fabricação de papel
3. Gestão de águas residuais em fábricas de papel
Centrais Elétricas:
1. Controle do fluxo de água em sistemas de refrigeração
2. Regulação de vapor em usinas termelétricas
3. Gestão de linhas de abastecimento de combustível
4. Isolamento de equipamentos para manutenção e paradas de emergência
Estaleiros:
1. Controle de sistemas de água de lastro
2. Gestão de sistemas de transferência de combustível
3. Regulamentação dos sistemas de água de combate a incêndios
4. Controle de vários sistemas utilitários em navios
Estações de Tratamento de Águas Residuais:
1. Controle de fluxos afluentes e efluentes
2. Regulamentação de sistemas de dosagem de produtos químicos
3. Gestão de linhas de transferência de lamas
4. Isolamento de tanques de tratamento e câmaras para manutenção
Aplicações Adicionais:
· Indústria de Petróleo e Gás: Para controlar o fluxo de petróleo bruto, gás natural e produtos refinados em oleodutos e instalações de processamento.
· Plantas de Processamento Químico: Para gerenciar o fluxo de diversos produtos químicos e reagentes ao longo do processo de produção.
· Operações de Mineração: Para controlar fluxos de lama e gerenciar sistemas de água em minas.
· Indústria de Alimentos e Bebidas: Regular o fluxo de ingredientes e gerenciar sistemas de limpeza no local (CIP).
· Fabricação Farmacêutica: Para controle preciso de diversos líquidos e gases em processos de produção de medicamentos.
As válvulas gaveta elétricas oferecem diversas vantagens nestas aplicações:
1. Operação Remota: Permite controle centralizado, melhorando a segurança e a eficiência.
2. Controle de fluxo preciso: permite a regulação precisa do fluxo de mídia, crucial para a otimização do processo.
3. Tempo de resposta rápido: facilita mudanças rápidas no sistema e desligamentos de emergência quando necessário.
4. Confiabilidade: Fornece desempenho consistente em ambientes industriais exigentes.
5. Integração com Sistemas de Automação: Facilmente incorporado ao SCADA e outros sistemas de controle para operação perfeita.
A versatilidade e robustez das válvulas gaveta elétricas fazem delas a escolha preferida em indústrias onde o controle confiável de fluxo é fundamental. À medida que os processos industriais continuam a evoluir e a automatizar-se, o papel das Válvulas de Gaveta Elétricas na garantia de operações eficientes e seguras em vários setores deverá crescer ainda mais.
